Aston Martin V12 VANQUISH トランスミッション載せ替え
アストンマーティンV12ヴァンキッシュのお客様、トランスミッション載せ替えのご依頼で入庫されました。
以前トランスミッションより異音がするとのことでご来店されたことがあり、その際は診断機で状況を確認し、点検・診断のみ実施させていただきました。
結果として内部故障の可能性が高いためトランスミッションの交換やオーバーホールでないと修理は難しい旨をご説明させていただきました。
しかしV12ヴァンキッシュのトランスミッションオーバーホールや新品の交換は費用の面からかなりハードルが高く、部品の入手も見通しが難しい状況です。
今回、スペアの中古トランスミッションが手に入ったという事で交換作業のご依頼をいただきました。
中古トランスミッションは国内で見つけたとのことでしたが、現状の国内のV12ヴァンキッシュ個体数を鑑みますとかなり奇跡的な事例です。
海外を含めて見つけようとしてもかなり期間をかけて探して見つかるかどうか…というレベルのはずです。
見つかったとしても当然程度は考慮できませんので、もし程度が良ければ稀有としか言えないものです。
結果的に今回の中古トランスミッションは内部からの異音も無く、使用するにあたり問題は有りませんでした。
事前の情報は多少あるにせよ、実際に搭載して走行するまで状況は不明ですので、半ば賭けではあります。
トランスミッション交換作業に入っていきます。

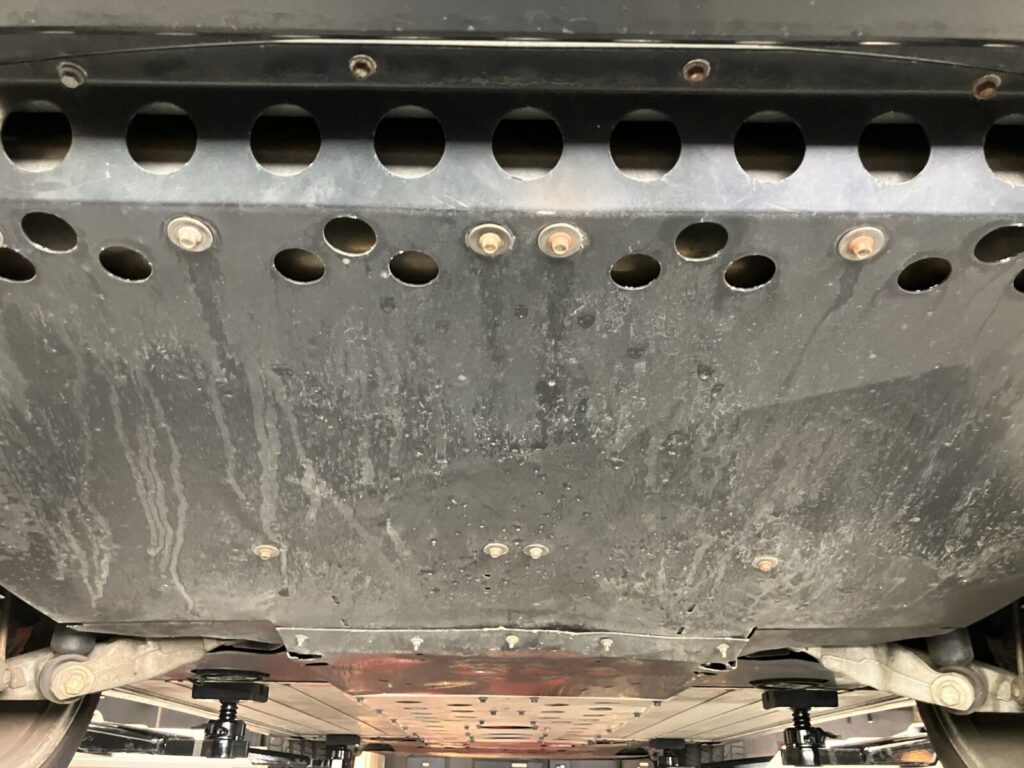

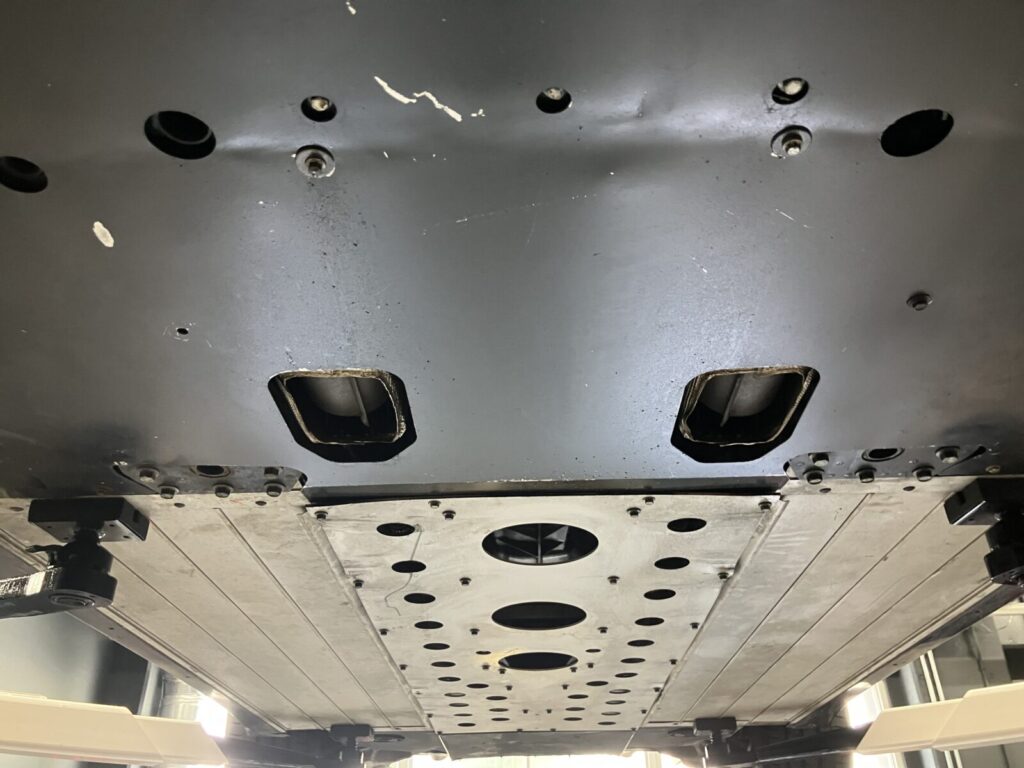

まずアンダーカバーを外しますが、V12ヴァンキッシュのアンダーカバーを外すにはかなりの数のボルト類やスペーサーを取り外していきます。
重量もありますので作業は慎重に行います。

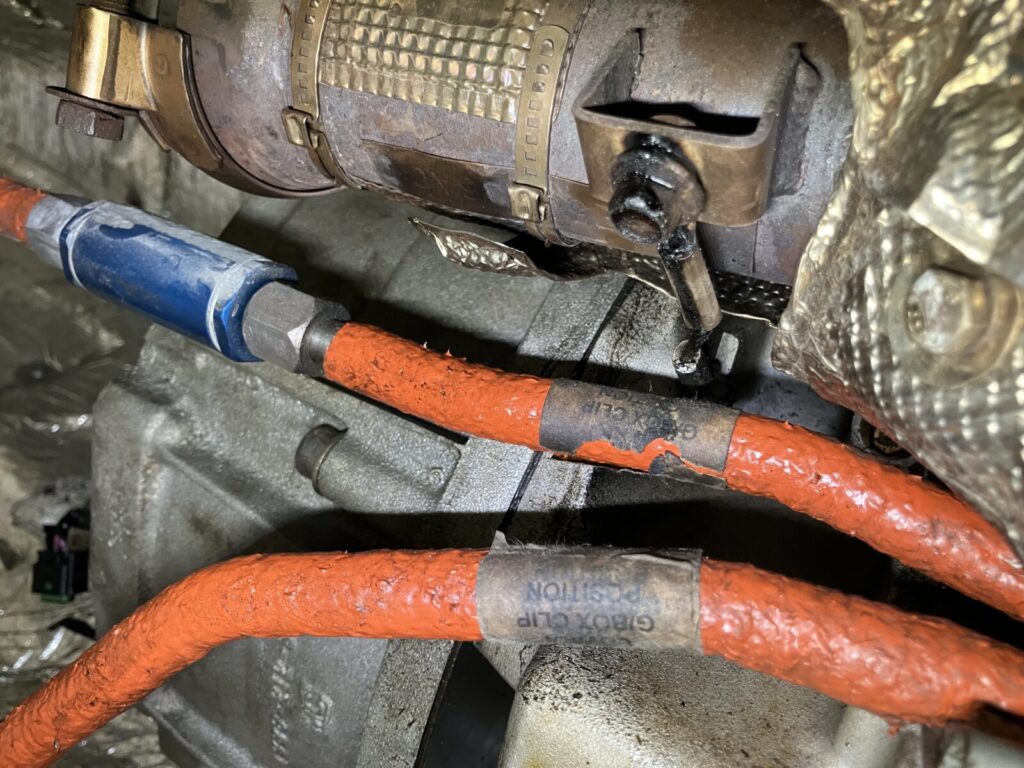

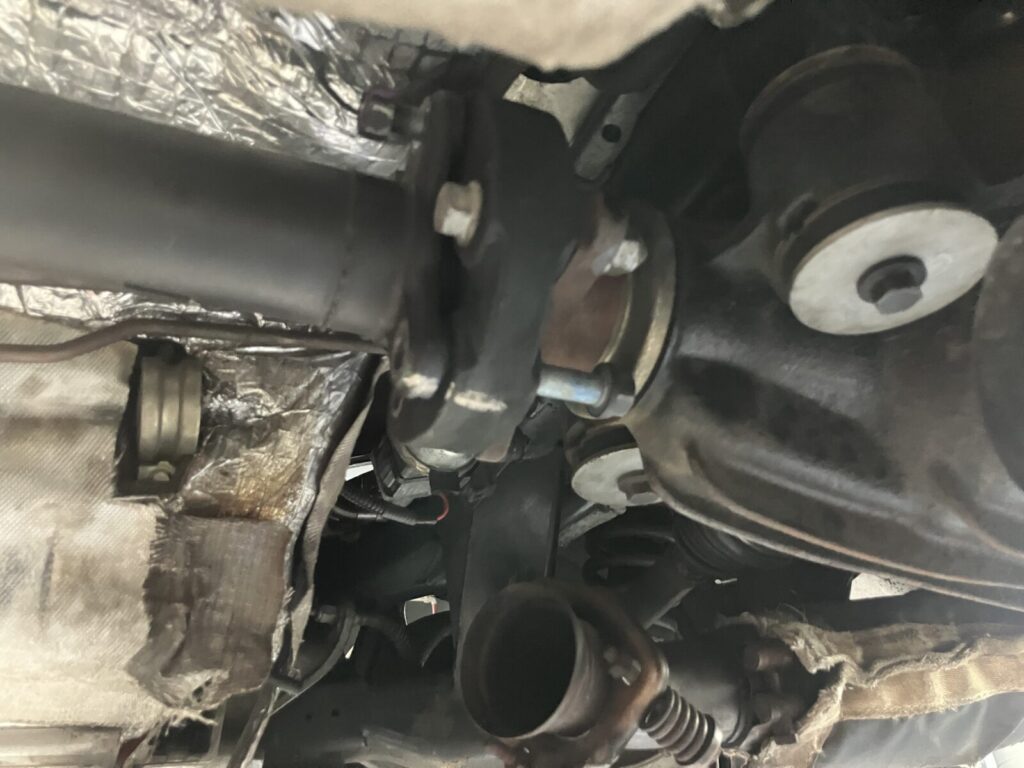

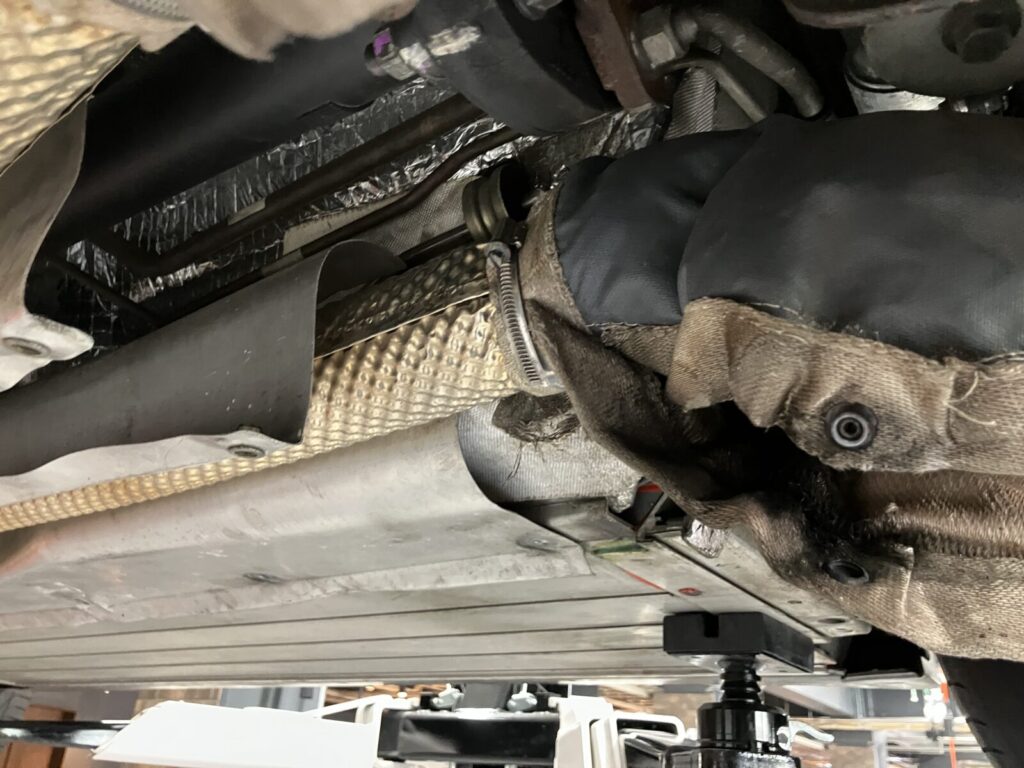

エキゾーストパイプ後部には断熱材が巻かれているので断熱材を外し、エキゾーストパイプを外します。
プロペラシャフトを外します。
V12ヴァンキッシュのトランスミッションは車両前部にオイルポンプが付いており、オイルクーラーへミッションオイルを循環させています。
その配管が接続されているので配管を外していきます。

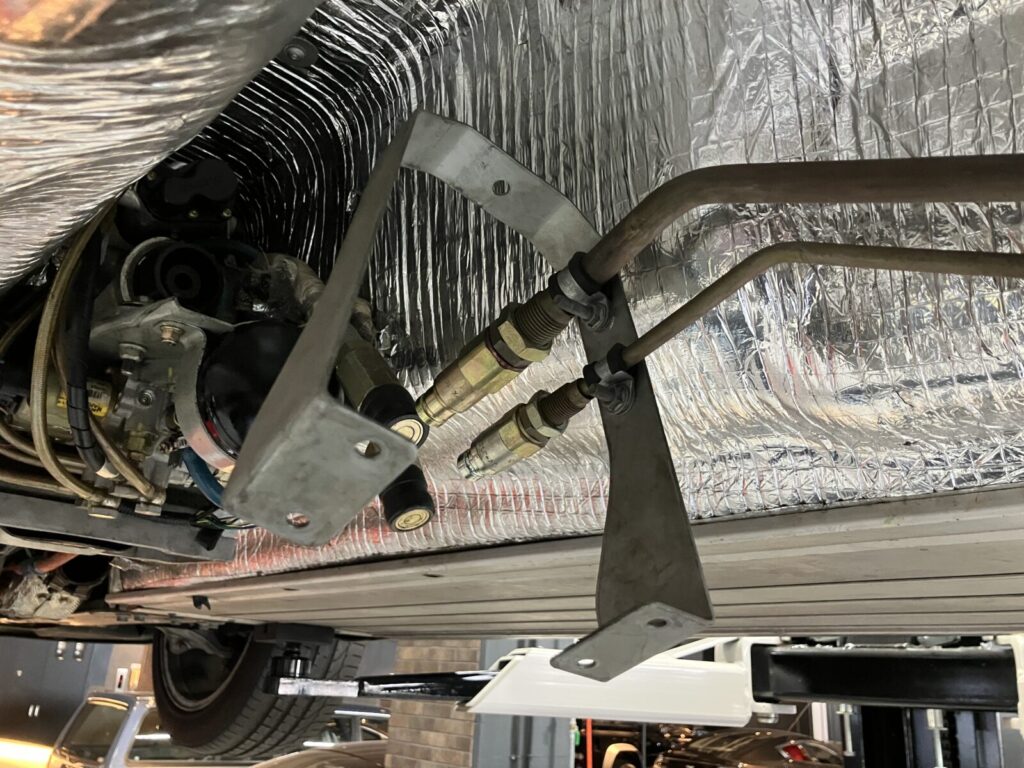

ASMオイルポンプからの高圧ホースとリザーブへ戻すための低圧ホースのクイックカプラを切り離します。
こちらはカプラを切り離してもオイルラインにオイル漏れやエア噛みしない構造のカプラになっており、切り離す際もオイルは漏れません。

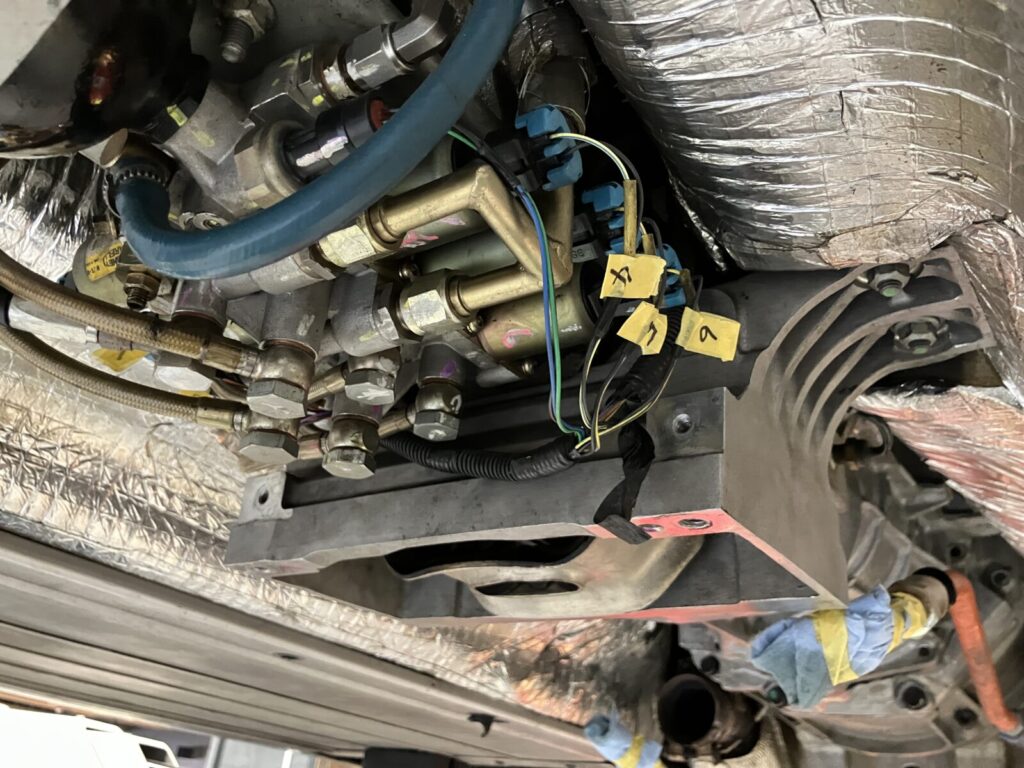

ASMシステムのバルブボディやミッションの各センサーやスイッチからカプラーを外し、車両側ハーネスを外していきます。
ボディセンタートンネルとトランスミッションの隙間はかなり狭く、何か作業できるような隙間はありません。
トランスミッションの内部構造は通常のマニュアルトランスミッションと同じですが、機械によりシフトチェンジするASMシステムが大きな違いです。

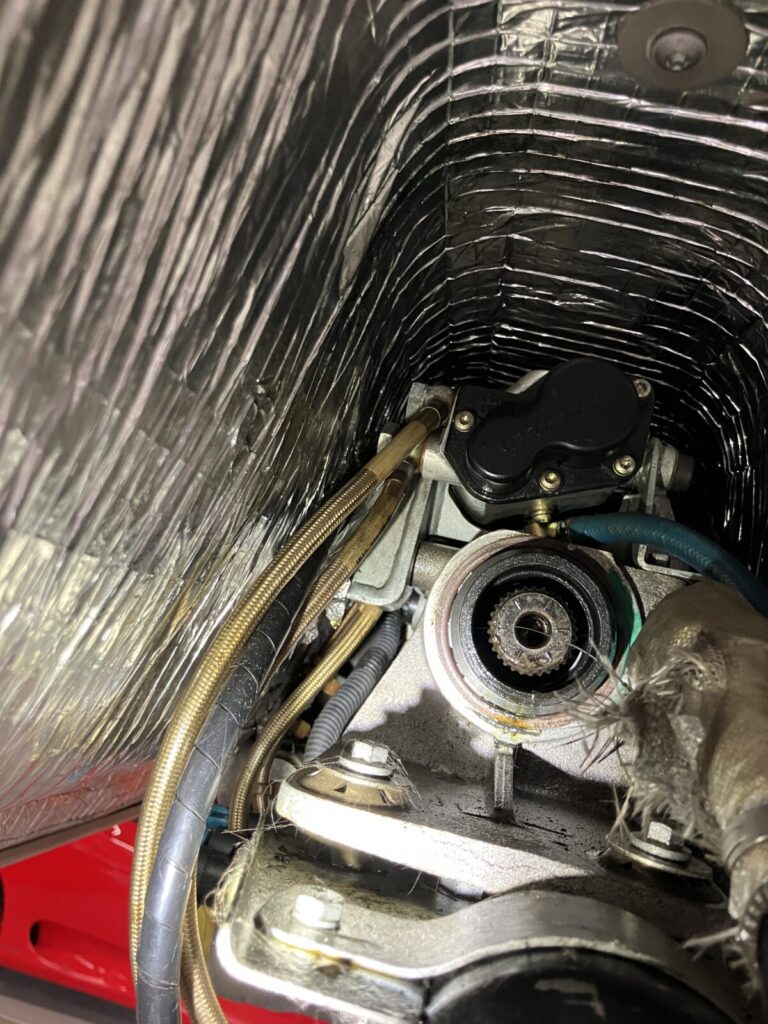

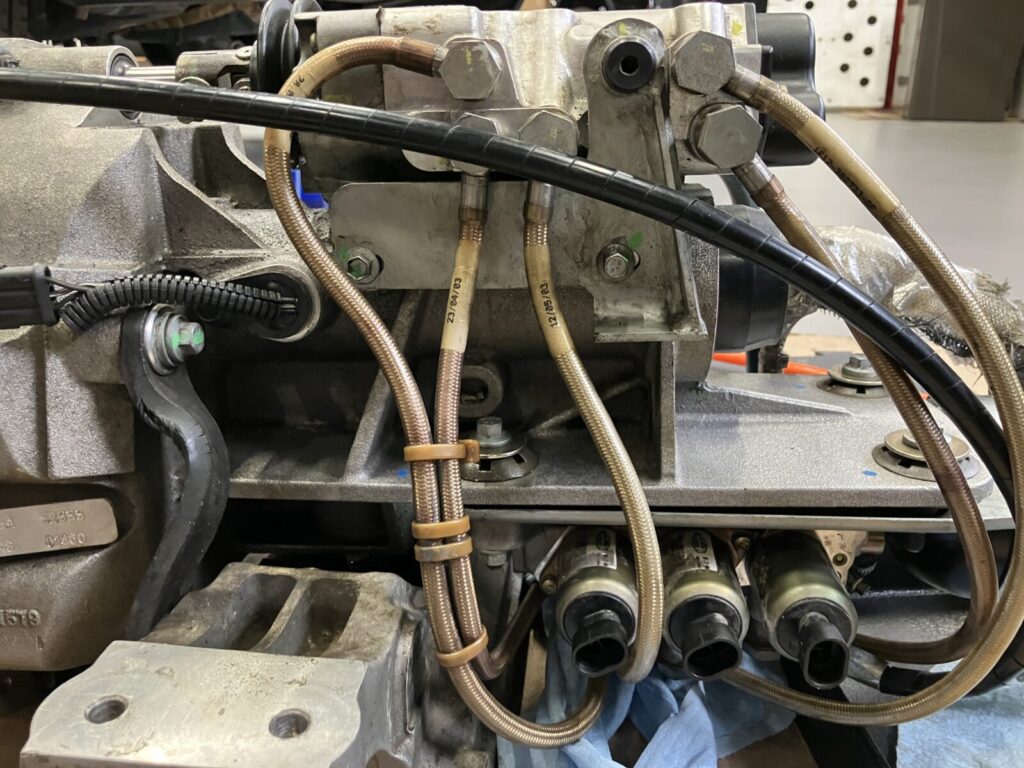

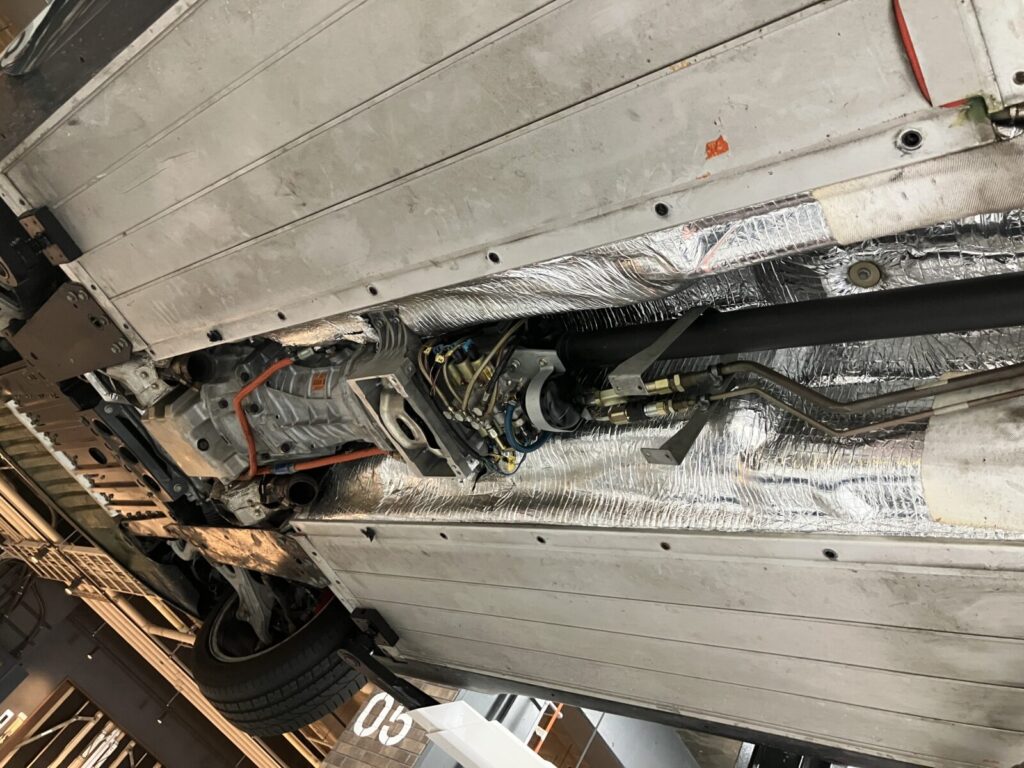

シフトチェンジのための油圧アクチュエータとバルブボディがトランスミッションの後部に付いています。

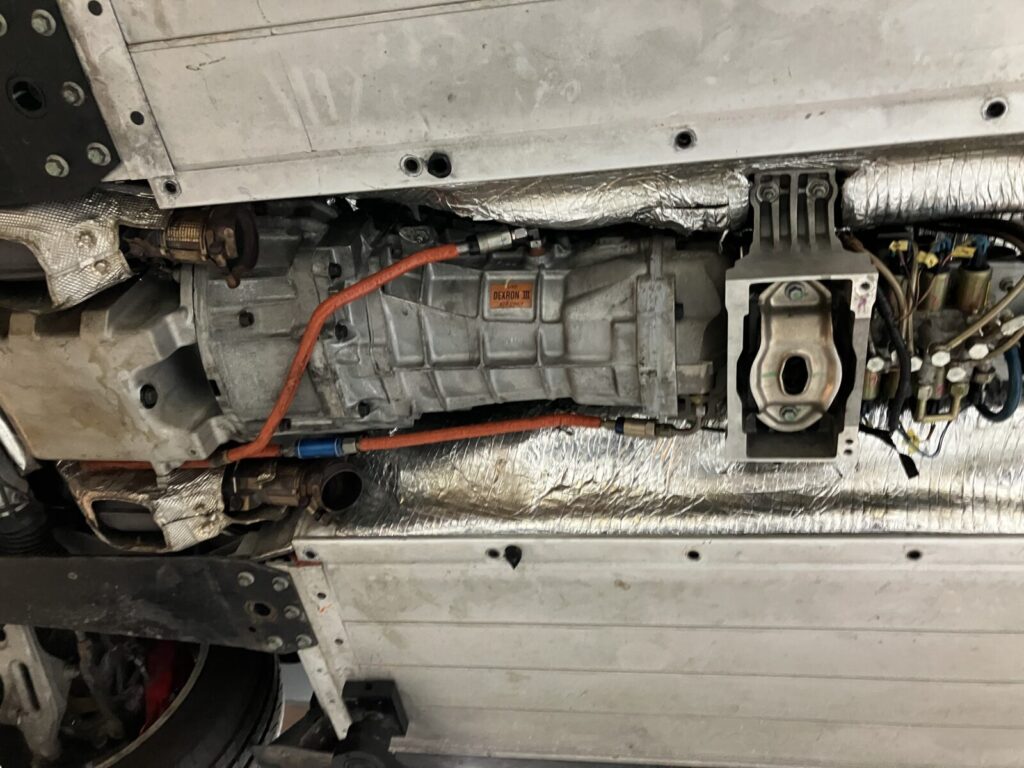

ベルハウジングからトランスミッションを切り離して下ろします。
ベルハウジング内部もスレーブシリンダのストロークセンサーやインプットシャフトの回転センサーなどハーネスが入っているのでハーネスを傷めないよう慎重に外していきます。

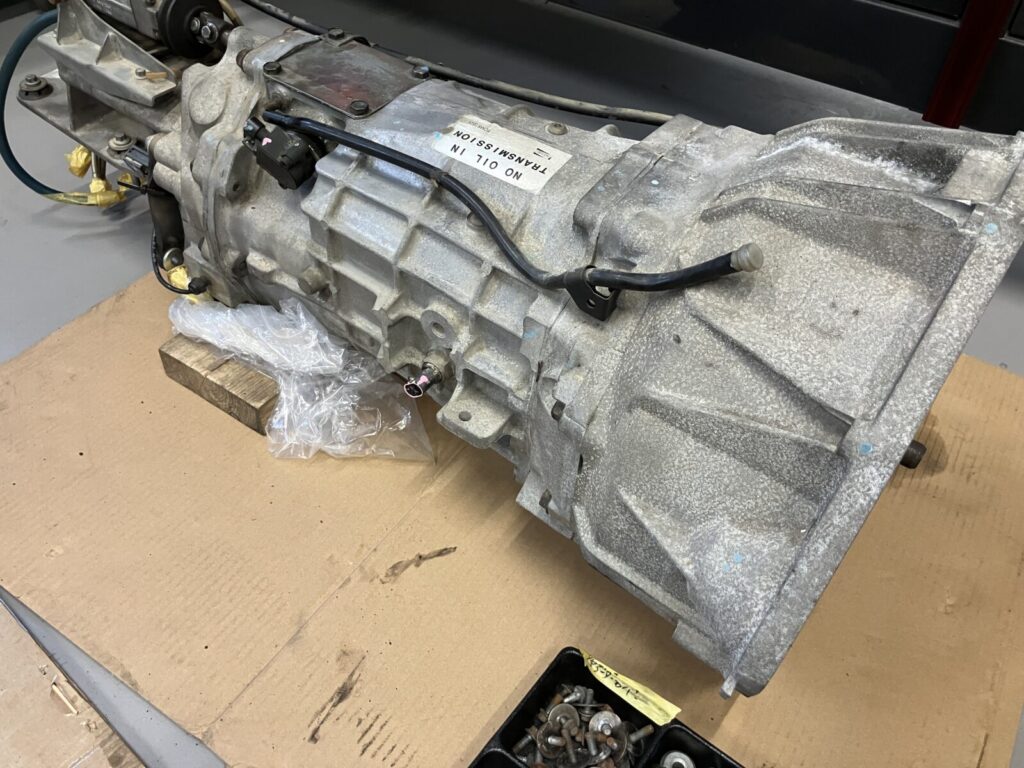

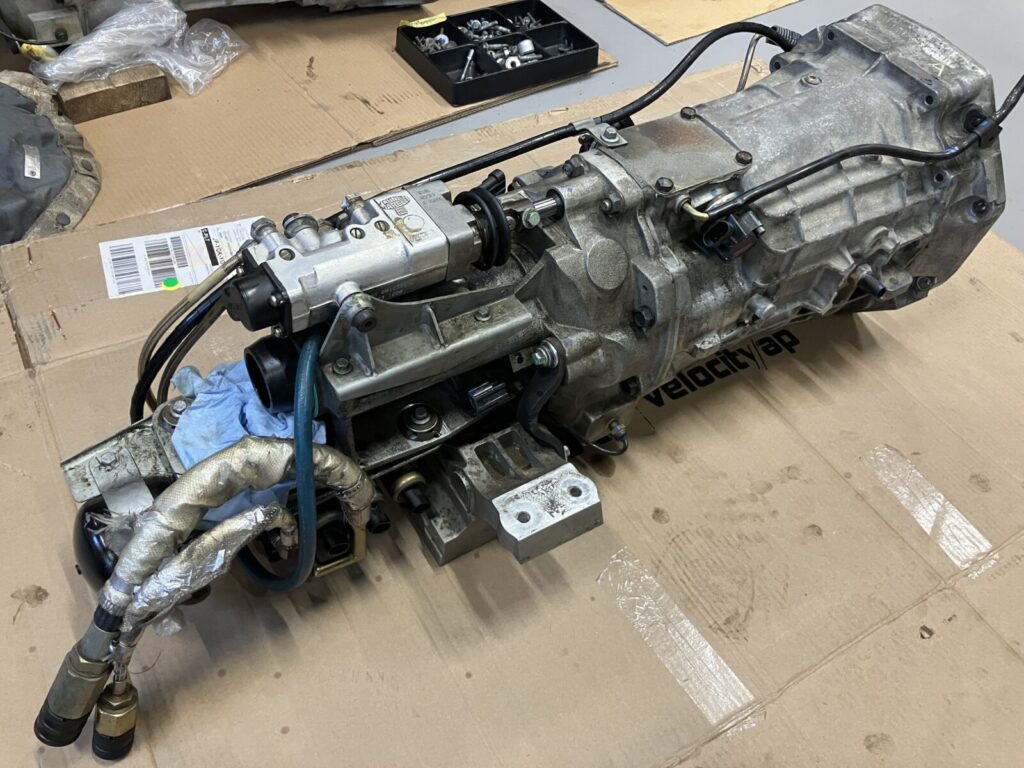

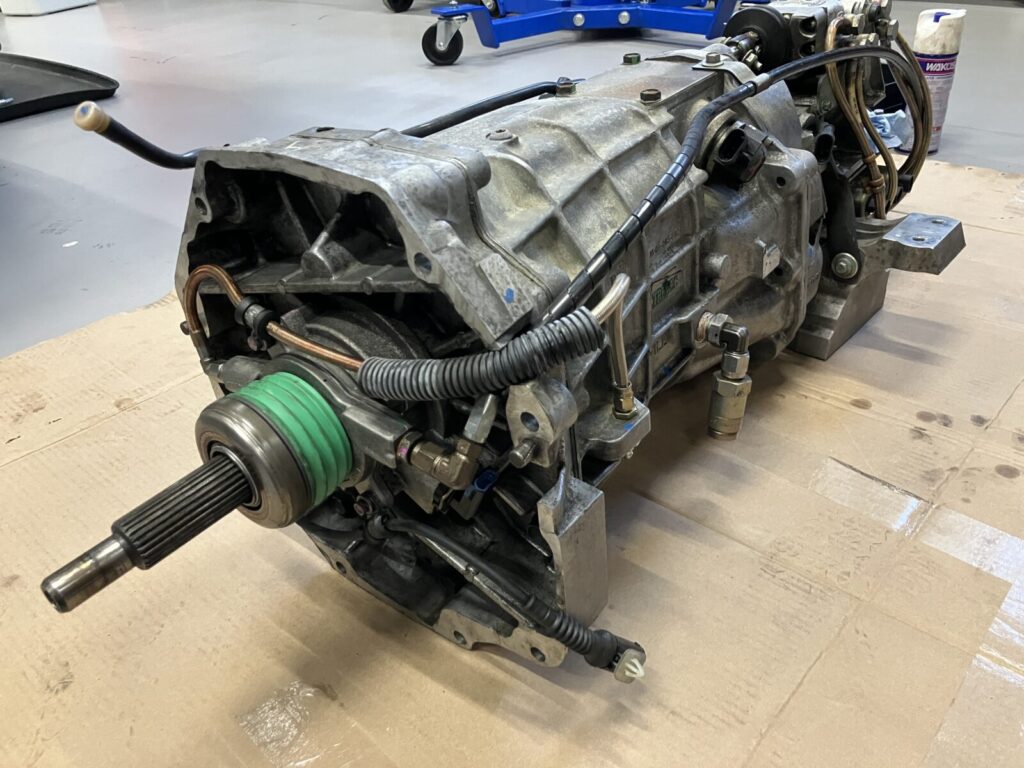

スペアの中古トランスミッション。
スペア中古ミッションとの各部品の状態を比較した結果、現車のスレーブシリンダやバルブボディ、シフトアクチュエータをスペアのトランスミッションへ移植します。
シフトアクチュエータを脱着に伴い、センサーで認識しているニュートラル位置と各シフト位置が規定位置に入っているか確認作業をします。
確認の結果ズレがあればシフトアクチュエーターの位置を調整します。今回はシフトアクチュエータ脱着したため調整まで実施しました。
この調整作業は車載状態では不可能で、ミッション本体が車体から降りた状態の時しかできません。
異常が無くとも走行により位置ずれが生じる場合があるのでクラッチ交換などミッションを下ろしたタイミングで出来るだけ実施します。

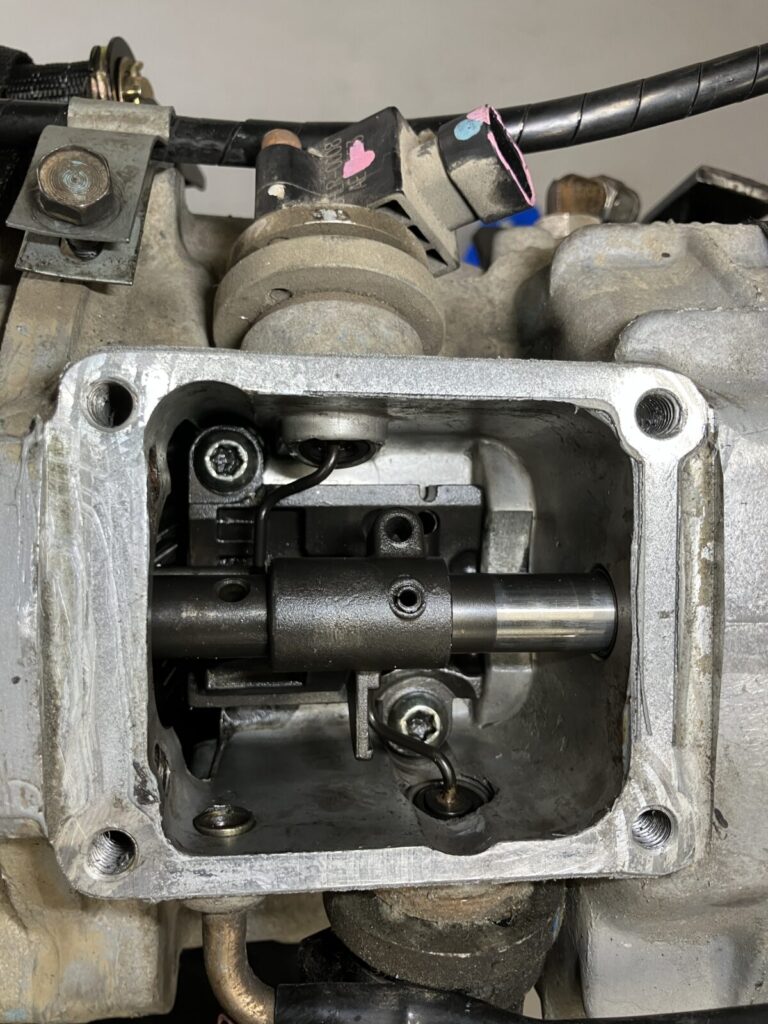

アクチュエータをはアルミのブラケットを介してボルト4本でミッションに固定されていますが、後ほど調整する可能性があるのでこの移植段階では仮固定です。

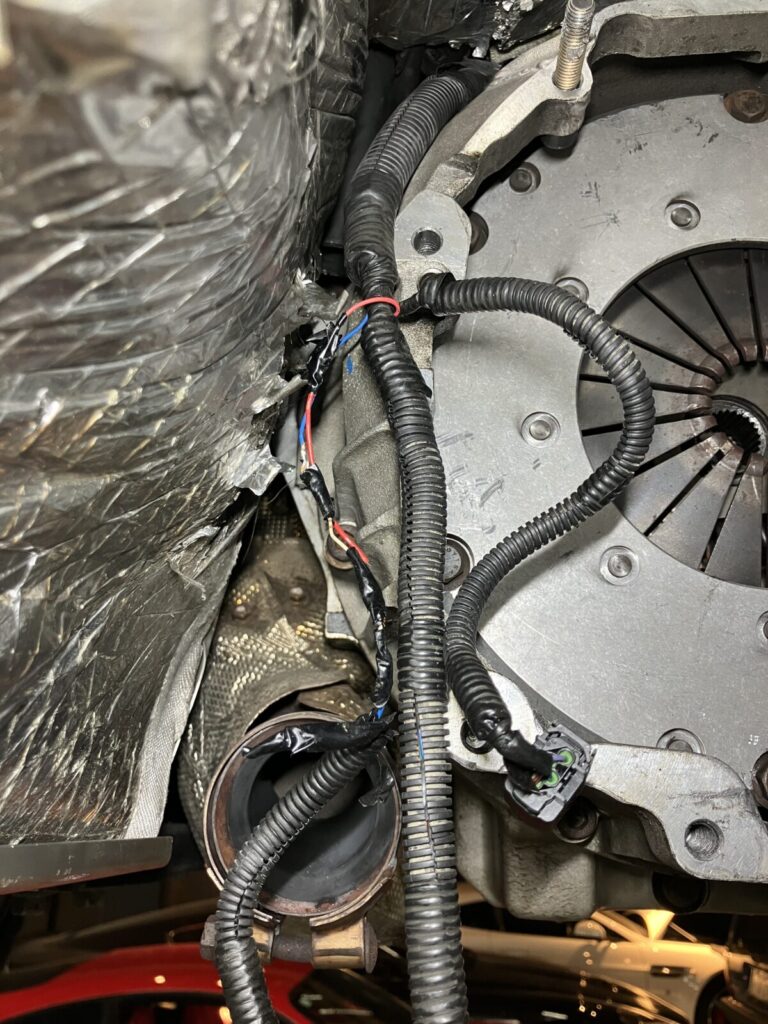

ベルハウジング内部に接続するハーネスに損傷がありましたのでハーネスを修理します。
トランスミッションが降りていないと作業できない箇所です。
今回ベルハウジングも交換するので取り外しますが、ベルハウジングにはスターターモーターが固定されておりスターターモーターを取り外さないとベルハウジングが外れません。

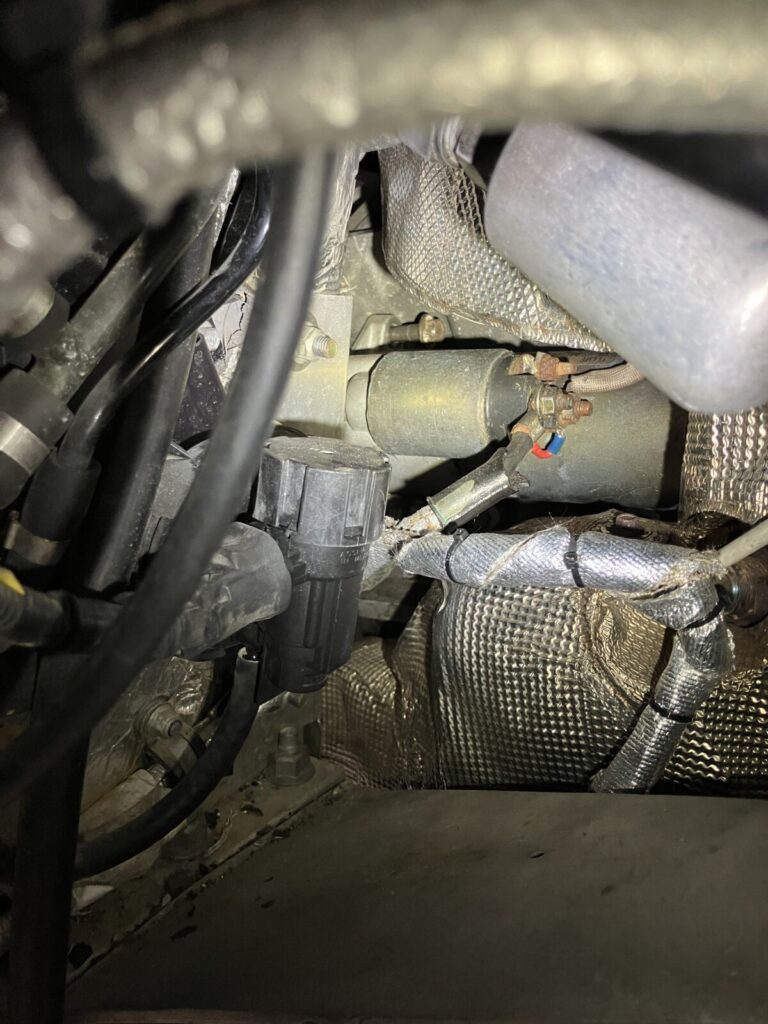

右フロントタイヤハウスからスターターモーターの取付ボルトを緩めました。
スターターモーターを留めているボルトとエンジンブロックの間が非常に狭いためボルトの脱着が困難です。
スペアミッションのベルハウジングを取外し、エンジンへ取付け、スターターモーターを復元します。
ここまで準備ができたところで、トランスミッションのニュートラル位置、シフトアクチュエーターのシフト位置調整を行います。
SSTの延長ハーネスでエンジンハーネスをエンジンルームから、トランスミッションコントロールモジュール(TCM)からのハーネスを助手席足元からそれぞれ延長してSSTの疑似ミッションハーネスへ接続。

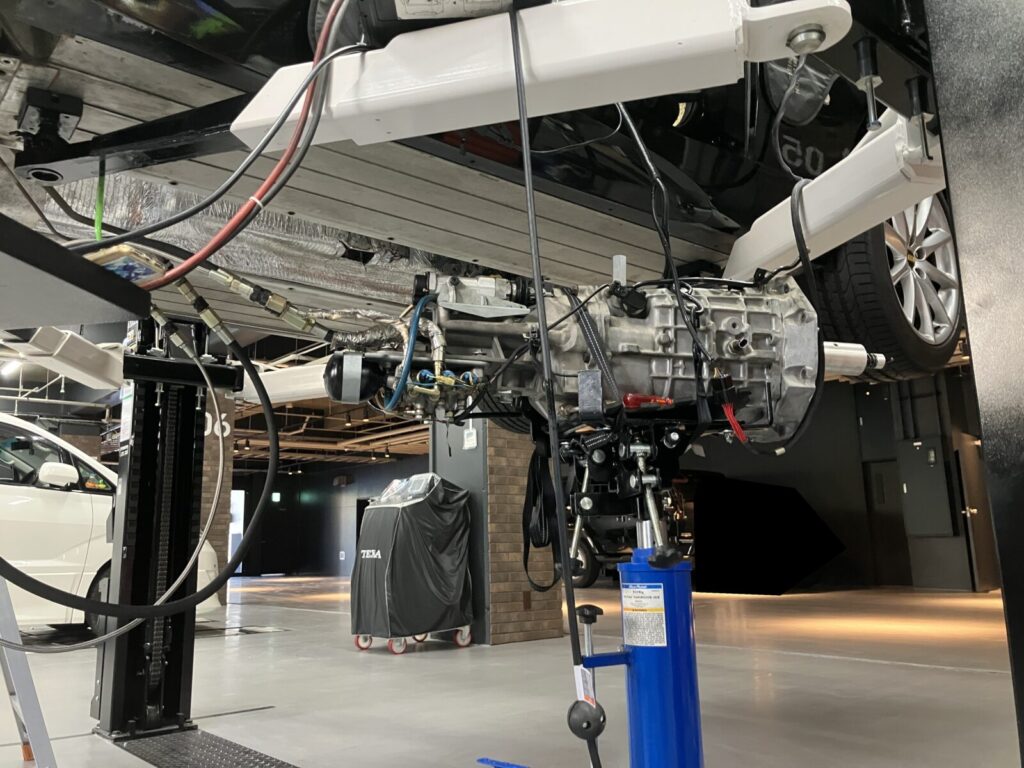

トランスミッションはミッションジャッキに固定してリフトで上げた車両下へ配置し、車両ASMポンプからの高圧ホースとリターンホースを接続します。
SSTの疑似ミッションハーネスを各コネクタへ接続します。
作業はイグニッションをON状態で操作することが多いためバッテリー上がり防止と電圧確保のため給電用の電源を接続します。

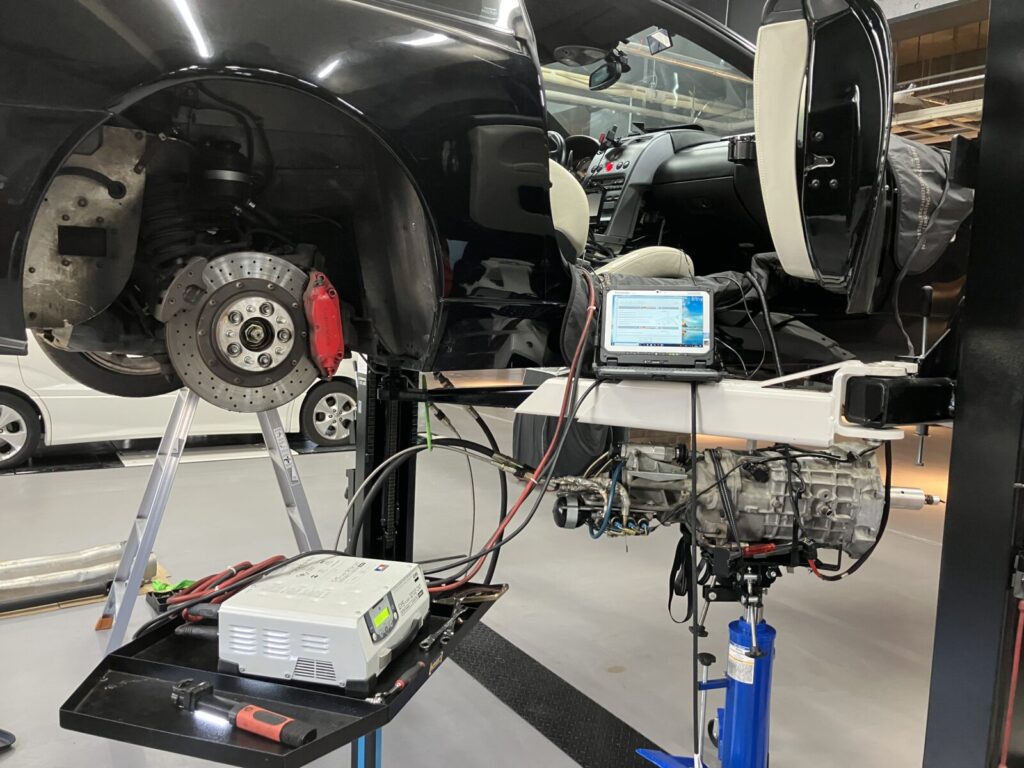

診断機を接続し、この状態でイグニッションをONして診断機を起動。

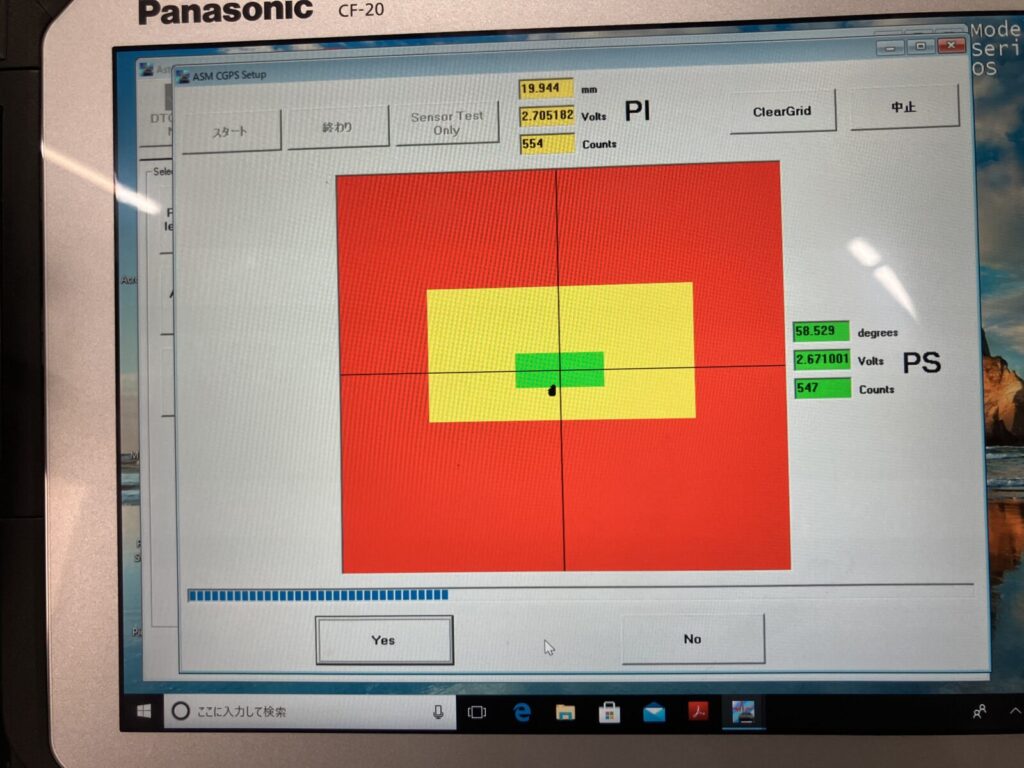

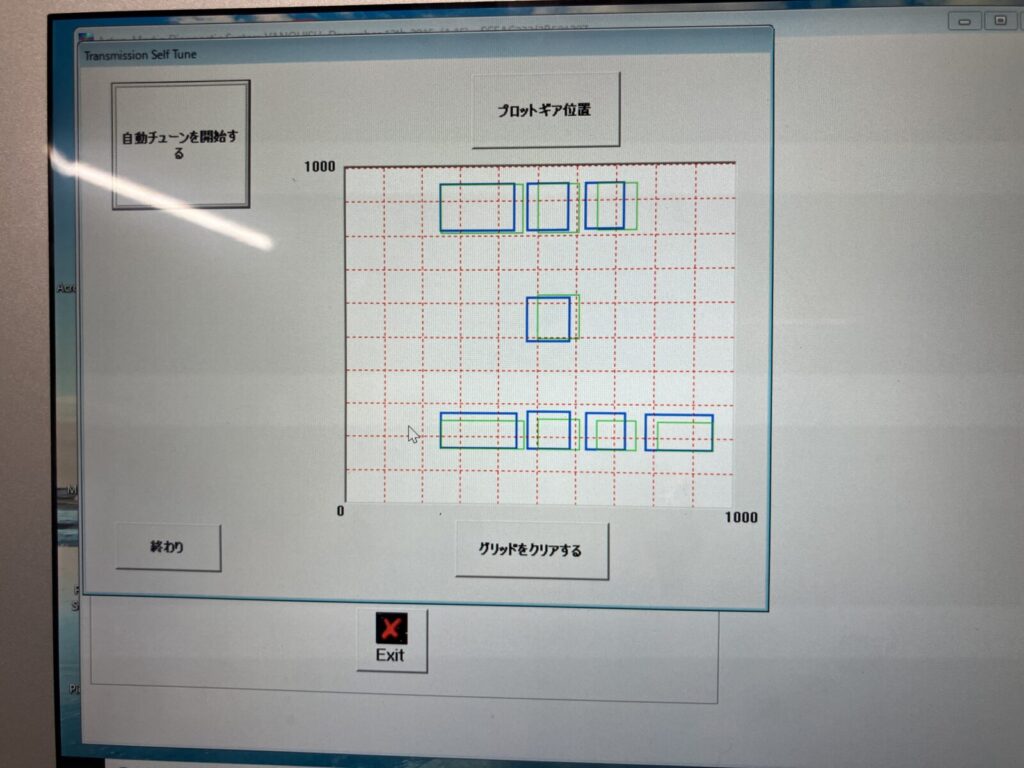

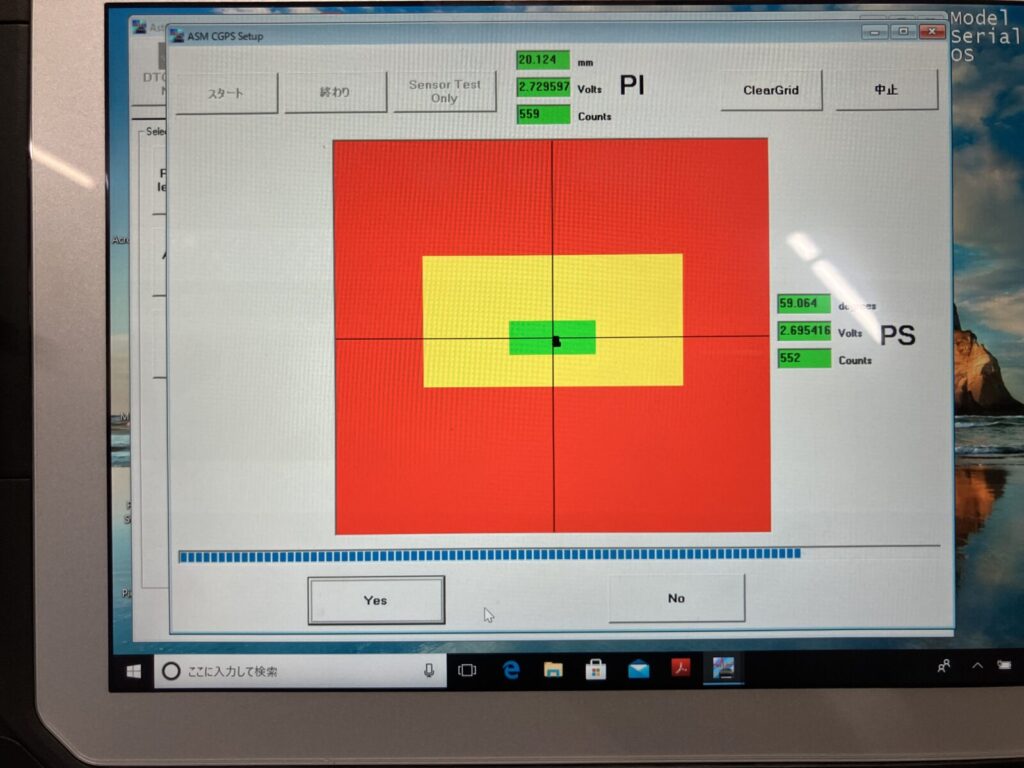

SSTを使用してまずニュートラル位置の検出と調整、シフトアクチュエーター、シフト用シャフトの固定をし、各ギヤのシフト位置検出と調整と進めていきます。

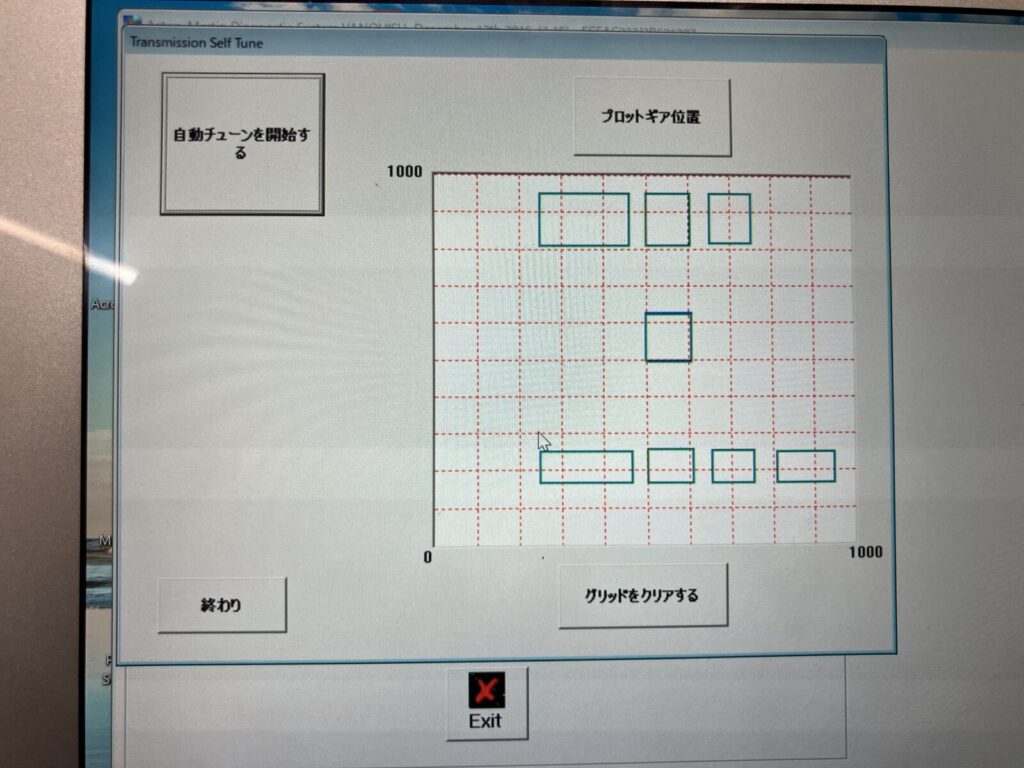

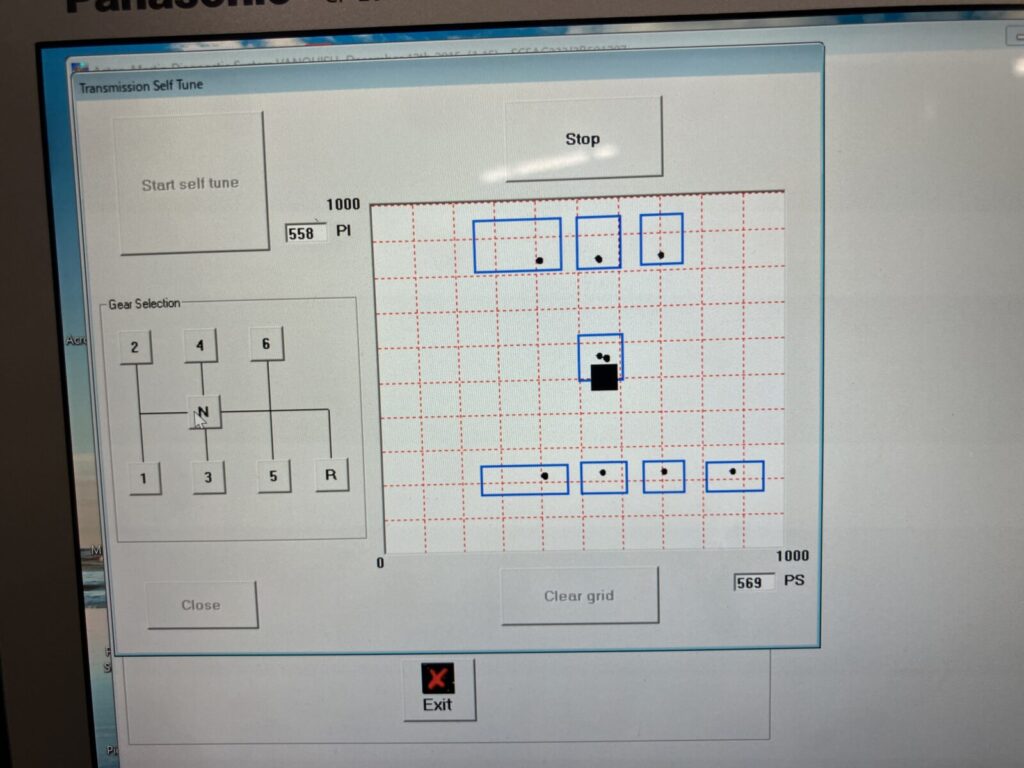

ターゲットと現在のニュートラル位置が表示されるので、ターゲット内に黒い点を入れるようにします。
さすがに初期位置はずれているので位置を調整。

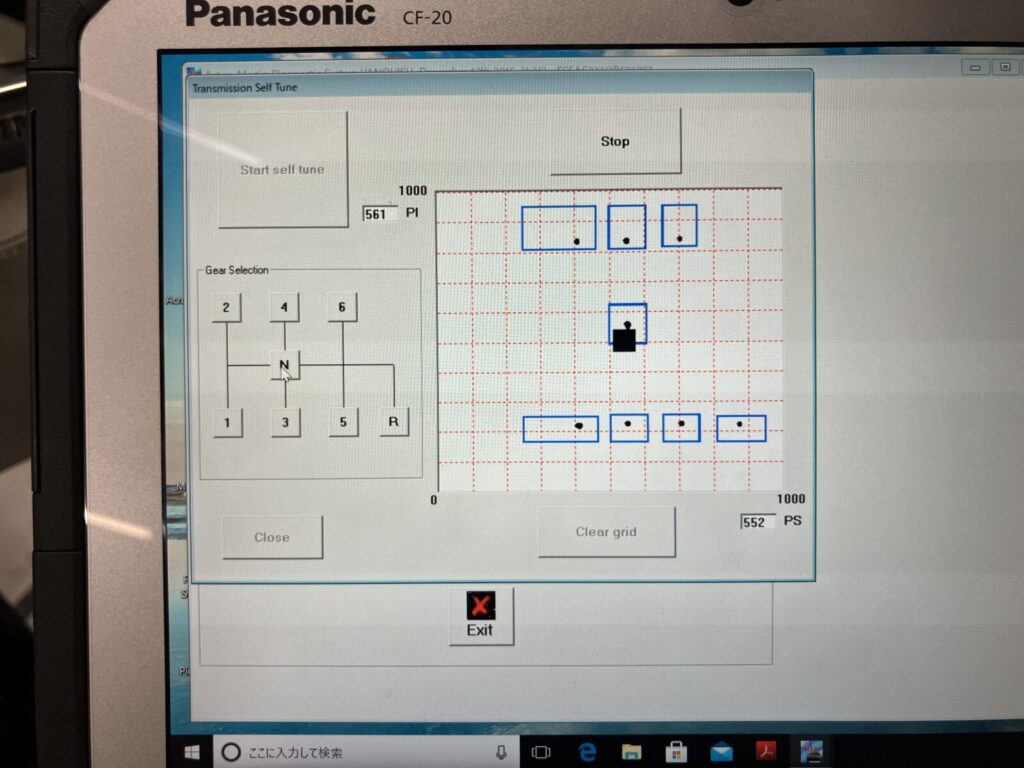

調整後はターゲット内にニュートラル位置を表す黒い点が入るようになりました。
ギヤ位置確認と調整。
シフト位置確認と調整。
ここまで調整したら各SSTハーネスやホース類を取り外し、ミッションを車体に搭載していきます。
ミッションを上げつつ接続する車両ハーネスを損傷しないよう搭載します。搭載後ではコネクタの接続ができない箇所があるので、車両ハーネスを各コネクタへ接続しながら慎重に搭載します。
後部のミッションマウントを取り付け仮固定します。
この状態でハーネスの接続に不備が無いかなど確認。ASＭポンプからのホースを接続し、搭載状態でのシフト位置を診断機で確認していきます。
この状態でもシフト位置が正常であることが確認出来ました。
場合によっては搭載後シフト位置のずれが発生してしまうため、その際は再度ミッションを下ろしてシフト位置の調整を行うという手間が発生してしまいます。
搭載後のシフト位置ずれ、作動に問題が無かったのでミッションマウントを固定し、ベルハウジング接続部の本締め、各ハーネスやコントロールユニットの接続と固定、各ホース類の接続、スターターモーターの取付、プロペラシャフト取付など復元作業を進めます。
トランスミッションオイルを補充します。
V12ヴァンキッシュはトランスミッションオイルにD-3タイプのATFを使用しております。
ミッションオイルは指定品を使用することをおすすめします。

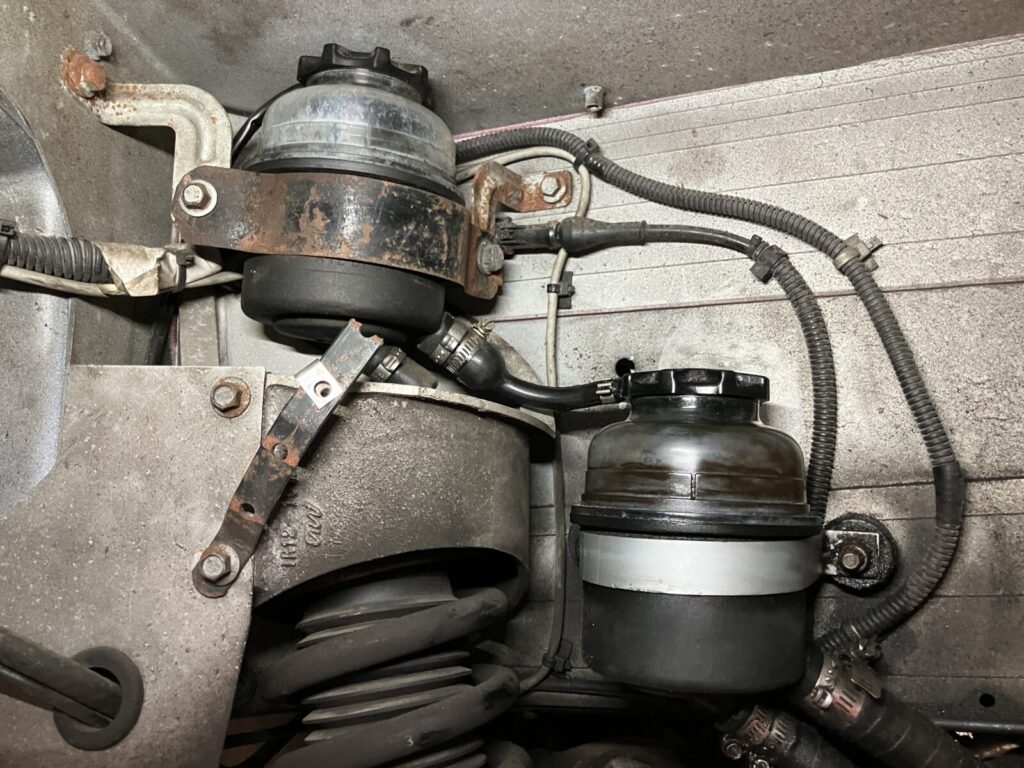

念のためASMオイルの量を確認。タンクが2段構造です。
駆動系部品など復元後、再度リフト上でシフトが問題なく出来るかエンジンを始動してトランスミッションの動きを確認します。
各シフトが問題なく作動することが確認出来ました。
同時に脱着に関連する箇所の状態とオイル漏れなどが無いか下回りの状態を確認し、走行可能な状態にします。
路上にて試運転を実施し、ミッションの作動確認、オイル漏れなどを点検。
問題無い状態が確認出来ましたので、バッテリーの充電など車両のコンディションを整えまして納車させていただきました。
この度はご入庫誠にありがとうございました。
————————————————————-
